Учебно-демонстрационный набор по физике "Магазин резисторов" для проведения лабораторных работ по теме электричество

Магазин резисторов на панели предназначен для демонстрации устройства и действия штепсельного магазина резисторов. Магазин может служить эталоном в ряде демонстрационных установок при изучении законов электрического тока.

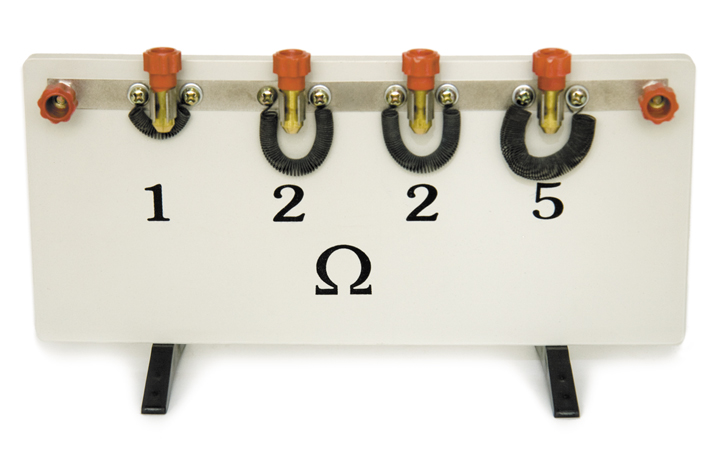

Магазин резисторов смонтирован на вертикальной серой панели, вдоль верхнего края, которой укреплены четыре латунные скобы, изолированные друг от друга и соединяемых латунными штепселями с головками из пластмассы. На крайних скобах установлены два зажима для включения магазина в цепь. К каждым двум соседним скобам присоединены концы проволочных сопротивлений в виде спиралей из константановой проволоки.

Сопротивления спиралей обозначены цифрами на панели.

Сопротивление спиралей - 1, 2, 2, и 5 Ом с допуском ± 3%

Ток, допустимый в спиралях 1 и 2 Ом - 2А, в спирали 5 Ом - 1А.

Габаритные размеры в упаковке: 25,5 х 13 х 4 см.

КОМПЛЕКТНОСТЬ

1. Прибор «Магазин резисторов на панели» - 1 шт.
2. Руководство по использованию, паспорт - 1 шт.
3. Коробка упаковочная – 1шт.

Ввод в электрическую цепь любого сопротивления (в целых числах) от 1 Ома до 10 Ом производится выключением штепселей, закорачивающих спирали.
