Столик подъемно-поворотный с 2-мя плоскостями

Столик подъемно-поворотный с 2-мя плоскостями
1. Назначение

Столик является вспомогательным учебным оборудованием, предназначенным для демонстрации приборов, установок и учебно-наглядных пособий. Также столик может быть использован для монтажа элементов различных приборов на разной высоте.

2. Технические характеристики

Габаритные размеры в упаковке (дл.*шир.*выс.), см………......28*28*8
Вес, кг, не более……………………………………………………3,8
Габаритные размеры столика
с развернутыми плоскостями, (дл.*выс*диагональ), см….…….38*35*50
Диапазон установки различных плоскостей
по высоте от основания, см……………………………………… 4…25
Допустимая нагрузка
на демонстрационную плоскость, кг, не более………………..…5,0

3. Комплектность и устройство

В комплект входят:

основание – 1 шт.,
стойка с шайбой и гайкой – 1 шт.,
плоскости демонстрационные с зажимными винтами – 2 шт.,
магнит редкоземельный – 1 шт.,
руководство по эксплуатации – 1 шт.

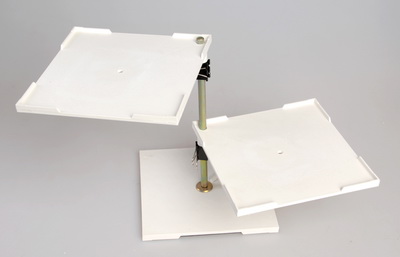

Столик состоит из утяжеленного основания, стойки и двух поворотных (на 360°) демонстрационных плоскостей с зажимными устройствами. Одна из плоскостей оснащена подвижным телескопическим кронштейном (длина до 500 мм) с магнитным держателем для крепления таблиц, экрана и т.п.

4. Порядок сборки и эксплуатации

4.1. Отвернуть гайку на стойке, вставить стойку с шайбой в отверстие основания и завернуть гайку наглухо на стойке.
4.2. Надеть на стойку демонстрационные плоскости и закрепить их зажимными винтами на необходимой высоте.
4.3. Установка столика должна производиться на ровной горизонтальной поверхности. Установка приборов и учебных пособий на демонстрационные плоскости должна производиться так, чтобы исключить их опрокидывание.
4.4. Во избежание коррозирования металлических деталей рекомендуется смазывать их безводным вазелином.

5. Условия хранения

Столик следует хранить в сухом отапливаемом помещении без нагрузки на демонстрационные плоскости.
