Компьютеризированный комплекс для проведения демонстрационных и лабораторных работ по биологии, экологии, естествознанию "Зеленая колонна - М"

     Компьютеризированные комплексы «Зеленая Колонна» и «Зеленая Колонна — М» разработаны в соответствии с приказом Министерства просвещения РФ от 06.09.2022 N 804 "Об утверждении перечня средств обучения и воспитания, соответствующих современным условиям обучения, необходимых при оснащении общеобразовательных организаций в целях реализации мероприятий государственной программы Российской Федерации "Развитие образования",


     Подраздел 16. «Кабинет биологии и экологии»,


     2.16.34.Компьютеризированный комплекс для проведения демонстрационных и лабораторных работ по биологии, экологии, естествознания.



     Компьютеризированные комплексы «Зеленая Колонна» и «Зеленая Колонна - М» предназначены для проведения демонстрационных и лабораторных работ в кабинетах биологии, естествознания, проектной и кружковой деятельности по биологии, экологии и естествознанию в общеобразовательных школах, средних и высших профессиональных учебных заведениях.

     Принцип действия


     Выращивание рассады и растений, цифровое измерение параметров окружающей среды и почвы осуществляется в условиях варьирования:

     - интенсивности и характеристик спектра излучения света холодного белого, красного, синего и комбинированного (красного и синего)  спектров.
     - содержания углекислого и других газов,
     - влажности и температуры воздуха,
     - продолжительности светового дня,
     - механического и химического состава почвы,
     - оптимальной глубины заделки и расположения семян,
     - условий и режимов водного полива.
     Отличие компьютеризированного комплексы «Зеленая Колонна - М» от комплекса «Зеленая Колонна» состоит в том, что в комплексе «Зеленая Колонна — М» представлен более расширенный диапазон интенсивностей освещенности растений.

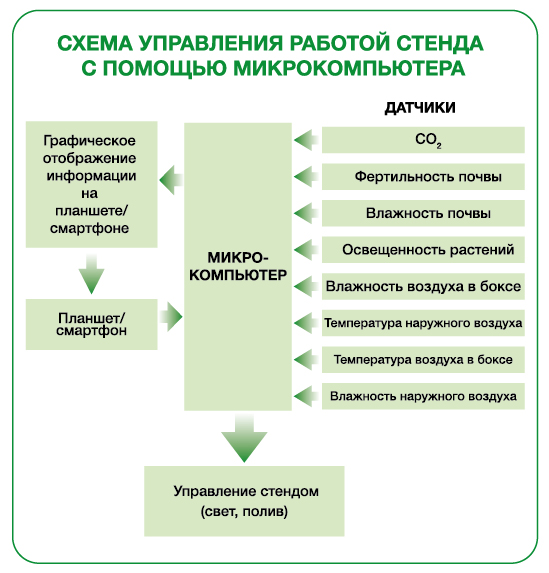

     Управление работой микрокомпьютеров комплексов производится дистанционно с помощью планшета или смартфона. Микрокомпьютер опрашивает датчики углекислого газа, фертильности почвы, влажности почвы, освещенности растений, влажности воздуха в боксе, температуры воздуха в боксе, температуры наружного воздуха, влажности наружного воздуха. Данные с датчиков обрабатываются микрокомпьютером, поступают на планшет в режиме реального времени и отображаются в виде графиков.

     К комплексам прилагается учебно-методическое пособие с 35 базовыми лабораторными работами и проектами, иллюстрирующее многофункциональность комплексов и их возможности.
     В рамках функционирования комплексов исследуется развитие растений в различных грунтах, влияние механического состава почвы и плодородия почвы, определяются оптимальные значение глубины заделки и расположения семян в почве с целью повышения скорости прорастания растений; проводится обучение приемам предпосевных обработок семян.
     Проводятся исследования влияния условий водного режима на рост и развитие растений: используется автоматизированный «нижний» полив и ручной полив.

     Описание комплексов

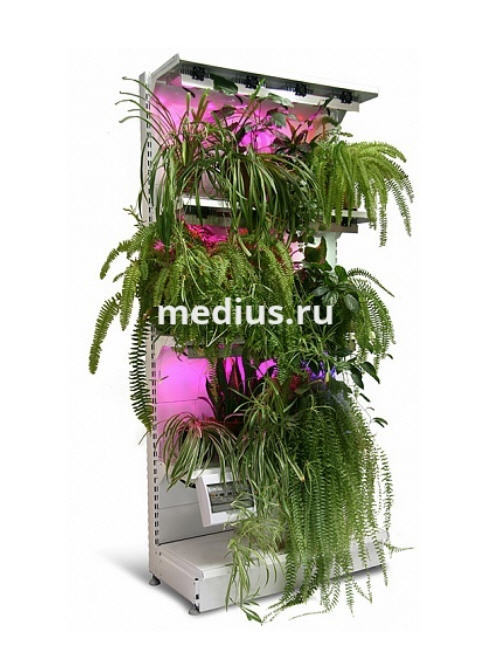

     Конструкция комплексов выполнена в виде стеллажа с четырьмя верхними полками глубиной 300 мм и нижней полкой (основанием) глубиной 400 мм; все элементы конструкции покрыты порошковой краской.
     На полках размещены прозрачные пластиковые поддоны для осуществления программируемого или ручного полива горшков с грунтами и растениями, помещенных в данные поддоны.
     Над поддонами установлены прозрачные пластиковые коробчатые колпаки (боксы) с отсеками для размещения измерительных датчиков.
     Система программируемого светодиодного освещения включает в себя светодиоды (12 шт.), установленные на радиаторы, охлаждаемые малошумными вентиляторами.
     Светозащитные пластиковые перегородки исключают попадание в каждый конкретный бокс излучения от соседних светодиодов. Комплексы комплектуются шторой, ограничивающей попадание света от светодиодов в помещение.
     Система программируемого «нижнего» полива включает в себя резервуар для воды объемом 56 ± 5 л, помпу и регуляторы расхода воды для равномерной раздачи воды по трем каналам. Система программируемого полива обеспечивает увлажнение горшков с растениями в 9 поддонах. В остальных 3 поддонах осуществляется ручной «верхний» и/или «нижний» полив.
     Во избежание вымывания грунта из горшков предусмотрены фильтрующие элементы из минеральной ваты.
     Управление работой систем программируемого светодиодного освещения и полива осуществляется с помощью компьютерного пульта управления, позволяющего устанавливать время, продолжительность и частоту автоматизированного полива, а также, время и продолжительность и интенсивность светодиодного освещения.
     Конструкция комплексов позволяет использовать любую дополнительную комбинацию цифровых и аналоговых датчиков и приборов с возможностью представления результатов измерений в виде графиков на экране компьютера.

     Технические характеристики базовой модификации комплексов:


     ● Габариты стеллажа: ширина х высота х глубина – 1000 х 1640 х 520 мм,


     ● Количество полок — 5 шт., верхние полки глубиной 300 мм — 4 шт., нижняя полка (основание) для установки резервуара с водой - глубиной 400 мм – 1 шт.,


     ● Габариты поддонов (ШхВхГ) –236 х 81 х 292 мм —12 шт.,


     ● Габариты коробчатых колпаков (боксов) (ШхВхГ) –236 х 236 х 276 мм —7 шт. (1 бокс для газовых измерений - без отверстия в задней стенке),


     ● Масса комплекса – не более 90 кг,


     ● Максимальная потребляемая мощность – 480 Вт,


     ● Питающее напряжение: 220В ± 10%, 50 Гц,


     ● Объем резервуара под воду для полива – 56±5 л,


     ● Высота подачи воды помпой – не менее 2 м,


     ● Производительность подачи воды – не менее 1,5 л/мин.,



     Комплектность поставки:
     · стеллаж с четырьмя полками и основанием – 1 шт.,
     · прозрачные пластиковые поддоны для установки горшков с грунтами – 12 шт.,
     · прозрачные пластиковые коробчатые колпаки (боксы) над поддонами – 7 шт.,
     · система светодиодного освещения – 1 шт.,
     · светозащитные пластиковые перегородки – 9 шт.,
     · система автоматизированного полива – 1 шт.,
     · пластиковые горшки - 50 шт.,
     · пластины из минеральной ваты — 2 шт.
     · комплект измерительных датчиков и приборов – 1 шт.,
     · светозащитная штора – 1 шт.,
     · руководство по эксплуатации (паспорт) – 1 шт.,
     · учебно-методическое пособие - 1 шт.,
     · гарантийный талон - 1 шт.,
     · упаковочная тара для стеллажа - 1 шт.,
